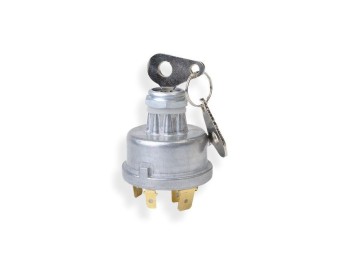

Spínací skříňka třípolohová univerzální

Spínací skříňka třípolohová univerzální

Spínací skříňka univerzální pro nákladní vozidla, pracovní stroje, traktory.

Třípolohová spínací skříňka: 0, 1, start

Parametry:

• třípolohová
• Pozice 0: vypnuto
• Pozice 1: zapnuto
• Pozice 2: startér
• Klíček lze vyjmout v pozici: 0
• napětí: 12/24 V
• počet kontaktů: 6
• klíč: 2 ks
• průměr: 50 mm
• výška: 62 mm
• Ø závitu: 16 mm
• délka závitu: 7 mm
• Ochrana: IP54

 Možnost zapojení spínací skříňky:

Proud stálý:

• svorka č.1 - (větší svorka) přívod z baterie případně přes ampérmetr
• svorka č.1 - (slabší svorka) denní spotřebiče připojené bez zasunutého klíčku: brzdová světla, houkačka, autorádio, maják, zásuvka montážní lapmy, zapalovač stropní světlo

Po zasunutí klíčku v poloze 0 - jsou připojeny denní spotřebiče:

• Svorka č.2 - kontrolní žárovka nabíjení, směrová světla (blinkry), couvací světla, stěrače, větrání, obrysová, koncová a mlhová světla, osvětlení RZ, osvětlení přístrojové desky apod.

V poloze 1 je dále pod napětím:

• Svorka č.3 - dálková světla, kontrolka dálkových světel, tlumená světla, kontrolka tlumených světel, zapalování, žhavení

Poloha 2 (vrací se zpět do polohy 1):

• Svorka č.4 - startér

Možnosti zapojení se můžou lišit a záleží na váší představě jak má vaše zařízení fungovat. Za správnost zapojení neručíme a doporučujeme vše před spuštěním zkontrolovat a přeměřit. Veškeré zařízení jistěte požadovanou pojistkou ve správné hodnotě.
